液控半球阀
一、产品简介：
液控止回偏心半球阀系列产品广泛应用于水利、热电、给排水、化工、冶金等各类泵站。中奇公司液控止回偏心半球阀系列产品设计结构合理、强度高，在高流速下无任何震动。能按程序开启，在开启时流道完全畅通，在运行时水损小，断电（或通电）时自动按预先设定的时间和角度，分快关、慢关两阶段关闭，适用于水、海水、油品、喷煤粉、焦炉煤气、含尘气体等介质，可在泵的出口或管路中起止回和截止功能用。
液控止回偏心半球阀具有性能稳定，安全可靠，功能齐全，自动化程度高，结构简单，流阻系数小等优点。其具备完善的液压系统和可靠的智能电气控制系统，既可就地操作，也可以远距离操作，还可以通过中央计算机进行集中管理，与水泵及其他管道设备实现联动操作控制。当油泵组失电或故障时，摇动手动泵仍可以开阀或关阀。

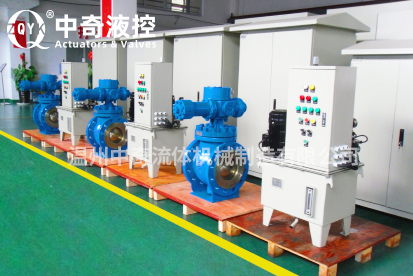

本系列阀门液压站和电气控制箱与阀体分离就近安装，也可以联体安装。阀体可卧式安装，也可以立式。
它具有以下特点：
1． 可取代水泵出口截止阀和止回阀，并集机、电、液于一体，占地面积��；
2． 阀门开启或关闭过程中，阀座和球冠没有相互摩擦，阀门使用寿命长；
3． 阀门开启关闭不受淤泥和杂物影响，适用与泥浆水工况；
4． 采用金属和非金属两道密封，自密封性好，水压越大，密封比压也越大；
5． 自动化程度高，可就地、远程及联动控制；
6． 电气系统可采用PLC智能控制系统，也可以采用普通型继电器式系统；
7． 液压系统电机功率小，工作效率高，保压性能好，油泵启动间隔时间长；
8． 有明显的开度指示和机械限位调节机构，行程开关装置防水防尘设计，不外露，性能稳定，使用寿命长；
9． 电气操作界面人性化、多样化，可设计普通按钮式、文本式、触摸屏式，也可根据客户的需要，设计最新的人机操作界面。
二、技术参数
产品型号：HQ740H、BQ740H、HBQ740H等
（上装式、侧装式及缩径、全通径等结构，订货时请注明）。
公称通径：DN100~DN1400
公称压力：PN2.5~PN64
适用介质：清水、泥沙水、海水、油品、喷煤粉、焦炉煤气、含尘气体等
介质温度：≤200℃
开阀时间：3~30秒(可调)
关阀时间：3~40秒(可调)
动力电源：AC380V
控制电源：AC220V、DC220V、DC110V或DC24V
远程控制：开阀、关阀、停止
远程信号：无源的开关量信号、4~20mA模拟量阀位反馈信号
注：若需要液控止回偏心半球阀详细技术参数及资料，请与中奇液控技术支持部联系。
|
